【CAD坐标标注下载】CAD坐标标注插件下载 v1.73 中文版

软件介绍

CAD坐标标注是一款配合CAD使用的便捷插件，方便用户在使用CAD画图的时候快速对坐标进行定位，大大提高制作的效率，CAD坐标标注插件不仅功能使用，而且使用起来完全的免费，兼容AutoCAD2004到2008的任意版本。

CAD坐标标注插件安装教程

首先在本页面下载CAD坐标标注文件包，然后解压缩

然后将下载的ZBBZ.VLX工具，放到CAD安装文件夹Support文件夹内

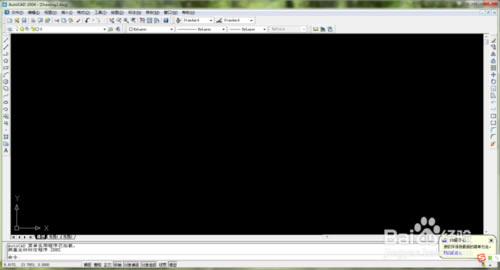

打开CAD软件

在命令栏输入”ap"

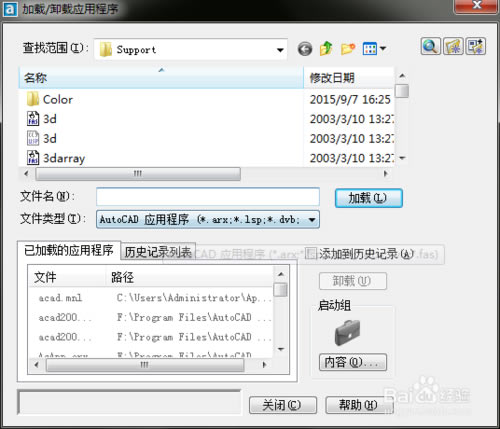

点击回车键，就会出现“加载/卸载应用程勋”选项框

在Support文件夹中，找到ZBBZ.VLX。然后点击加载

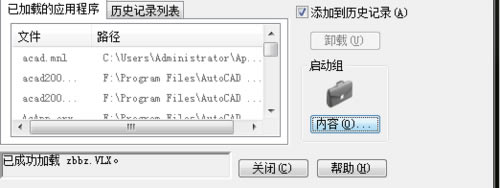

点击“启动组”内容按钮

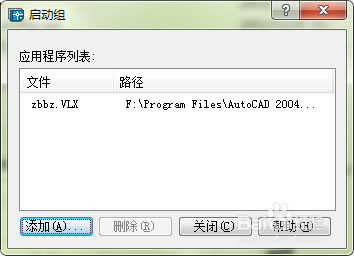

出现”启动组“内容选项

点击”添加“按钮，出现添加启动应用程序的选项框

在Support文件夹中找到ZBBZ.VLX工具，点击”添加“按钮这样ZBBZ小工具就加载到你的CAD软件中了，以后软件启动就会自动加载到软件中。

开机会有提示

使用教程

首先打开一个CAD图形

在命令栏输入命令：zbbz，点击回车确定

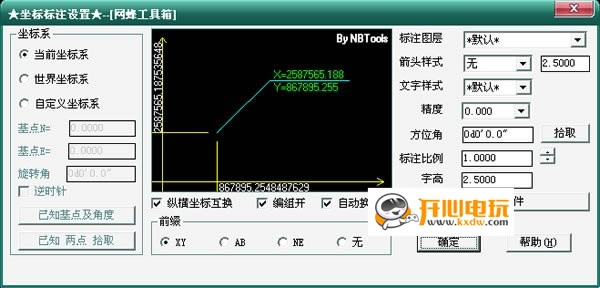

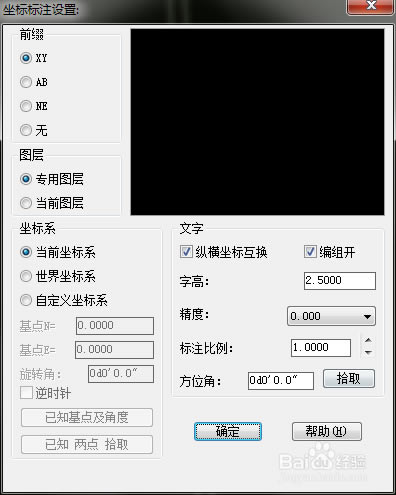

这样就弹出了ZBBZ小工具的选项框。这里可以设置标注文字的大小，以及X、Y坐标的前后次序及坐标系等参数

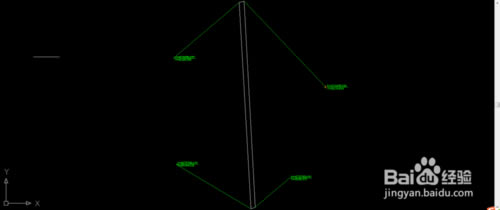

点击确定关闭选项框。点击需要标注点，就会自动生成一个带有坐标的线，再次点击确认坐标标注位置

这样就非常简单的标注了所需要的坐标
