软件介绍

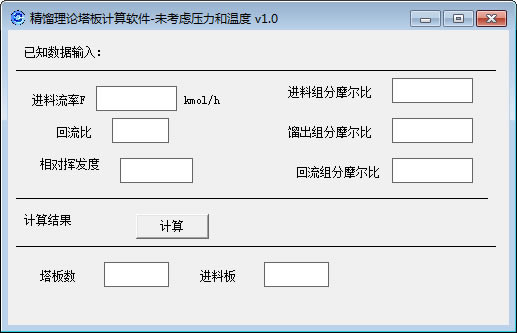

精馏理论塔板计算软件是一款便捷好用的公式计算软件。精馏理论塔板计算软件采用气液平衡关系式和操作线方程等计算方法，可快速计算出塔板数和进料板，提高工作效率。

基本介绍

理论塔板（Theoretical plate） 能使上升的蒸气与回流液相接触，进行部分冷凝和部分气化，并达到气液平衡的精馏塔塔板或塔盘。在填料塔中与理论塔板相当的概念是理论板当量高度（HETP）。

功能介绍

板计算法的依据是气液平衡关系式和操作线方程。该方法是从塔顶或者塔底开始，交替利用平衡关系式和操作线方程。逐级推算气液相的组成来确定理论塔板数。

若生产任务规定将相对挥发度为α及组成为 xF的原料液，分离成为塔顶产品组成为xD和塔底产品组成为xW，并选定操作回流比为R，则逐板计算理论板数的步骤为：

①若塔顶冷凝器为全凝器，则y1= xD。按照气液相平衡关系式，由y1计算出第一层理论塔板上液相组成x1。

②按照精馏段操作方程，由第一层理论塔板下降的回流液组成x1，计算出第二层理论塔板上升的蒸气组成y2。再利用气液平衡关系式，由y2计算出第二层理论塔板上的液相组成x2。

③按精馏段操作线方程，由x2计算出y3。再按气液平衡关系式，由y3计算出x3。

依此类推，一直计算到xn≤ xF为止。每利用一次平衡关系式，即表示需要一块理论塔板。

当xn≤xF后，操作线方程改用提馏段操作线方程。其计算步骤和精馏段一样，反复利用操作线方程和气液平衡关系式，一直计算到xm≤xW为止。

逐板计算法较为准确，不仅应用于双组分精馏计算，而且也可用于多组分精馏计算。但若用手工计算当然相当繁复，尤其是所计算的塔板数较多时更是如此。由于电子计算机的广泛应用，原来十分繁琐的方法已变成了一种简捷可靠的方法。

使用方法

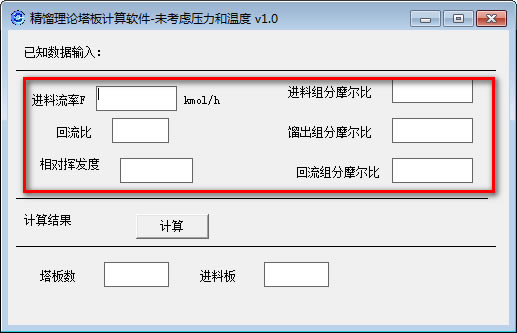

一、输入已知数。

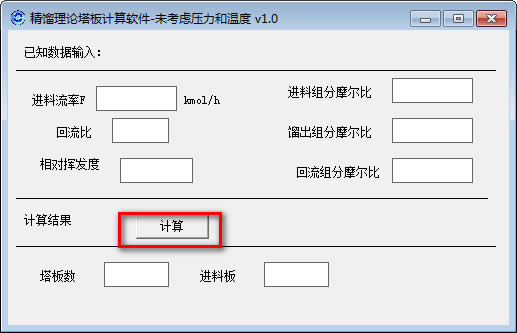

二、点击计算即可得到结果。
